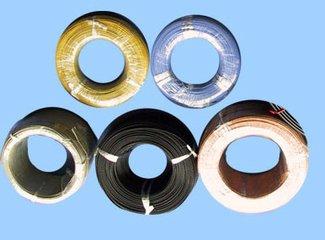

补偿电缆KX-HA-FVRP 免费咨询

简单介绍


耐高温K型补偿电缆适用于高温条件下(-60℃-500℃)的热工仪表系统的连接，热电偶用耐火补偿导线及补偿电缆广泛用于冶金、铸造、炼油、化工 、机械等领域。
详细说明


耐高温K型补偿电缆的详细资料:
耐热500℃高温K型补偿电缆参照标准:GB/T4989-94 JB/T9496-99、IEC331、 IEC371。耐热500℃补偿导线（缆）采用新技术、新工艺，使其耐热温度在-60℃-500℃范围，在低温下其线（缆）也不发硬，可任何弯曲，技术性能可靠，尤其在火焰直接燃烧到线表面时，在一定时间内不会发生短路和断路故障，热电偶用耐火补偿导线及补偿电缆特有的耐热性是硅橡胶和聚四氟线无法比拟的，从而**热工仪表系统在高温及突发事件情况下正常工作。
型号及名称


型号 名称 使用温度（℃） XjN-500-SCHXjN-500-BCHXjN-500-RCHXjN-500-KXHXjN-500-KCH 耐热500℃SC补偿导线耐热500℃BC补偿导线耐热500℃RC补偿导线耐热500℃KX补偿导线耐热500℃KC补偿导线 -60℃-500℃-60℃-500℃-60℃-500℃-60℃-500℃-60℃-500℃
耐热260℃和耐热100℃高温K型补偿电缆


ZR-KX-HA-FFP 氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿电缆 ZR-KX-HA-FFRP 氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆 ZR-KX-HA-FPFP 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿电缆 ZR-KX-HA-FPFRP 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆 ZR-KX-HA-FVP 氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿电缆 ZR-KX-HA-FVRP 氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆 ZR-KX-HA-FPVP 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿电缆 ZR-KX-HA-FPVRP 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆 ZR-KX-HA-FGP 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿电缆 ZR-KX-HA-FGRP 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆 ZR-KX-HA-FPGP 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿电缆 ZR-KX-HA-FPGRP 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆 ZR-KX-GA-YJVP 交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿电缆 ZR-KX-GA-YJVRP 交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆 ZR-KX-GA-YJPVP 交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿电缆 ZR-KX-GA-YJPVRP 交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆 ZR-KX-GA-VV 聚氯乙烯绝缘对绞聚氯乙烯护套一般用精密级K分度热电偶用阻燃型补偿电缆 ZR-KX-GA-VPV 聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用精密级K分度热电偶用阻燃型补偿电缆 ZR-KX-GA-VPVP 聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用阻燃型补偿电缆 ZR-KX-GA-VVP 聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用阻燃型补偿电缆 ZR-KX-HA-FF 氟塑料绝缘对绞氟塑料护套精密级K分度热电偶用高温阻燃型补偿电缆 ZR-KX-HA-FP1F 氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套精密级K分度热电偶用高温阻燃型补偿电缆 ZR-KX-HA-FP1FP1 氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套精密级K分度热电偶用高温阻燃型补偿电缆 ZR-KX-HA-FFP1 氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套精密级K分度热电偶用高温阻燃型补偿电缆 ZR-KX-HA-FV105 氟塑料绝缘对绞耐热105℃聚氯乙烯护套 精密级K分度热电偶用高温阻燃型补偿电缆 ZR-KX-HA-FP1V105 氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温阻燃型补偿电缆 ZR-KX-HA-FP1V105P1 氟塑料绝缘对绞镀锡铜丝编织分屏总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用阻燃型高温补偿电缆 ZR-KX-HA-FV105P1 氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温阻燃型补偿电缆 ZRKX-HA-FGP 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿电缆 ZRKX-HA-FGRP 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆 ZRKX-HA-FPGP 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿电缆 ZRKX-HA-FPGRP 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆
护套材料 高温氟塑料护套 颜色:黄色温度:-60-260 可根据需要提供聚乙烯（Y）绝缘、交联聚乙烯（YJ）绝缘补偿电缆。 屏蔽材质:铜丝屏蔽或镀锡屏蔽 绝缘电阻:25MΩ.km 电压试验:1000 V/1min 阻燃性能:符合GB/T18380-2001阻燃标准中A、B、C类规定 热电动势及允差:精密级8137±60（±1.5℃）
K型、E型、T型、J型、S型补偿导线、补偿电缆部分本安补偿导线、补偿电缆外径尺寸X-HB-FPFP补偿电缆详细参数


导体材质: 正极为镍铬----负极为镍硅 合金丝 精密级热电偶补偿电缆 分度号K型 绝缘材料:高温氟塑料绝缘 颜色:正极为红色 负极为黑色 护套材料 :高温氟塑料护套 颜色:灰色温度:-60-260 填充材料:玻璃丝填充 屏蔽材质:双层铜丝屏蔽或镀锡铜丝屏蔽 绝缘电阻:25MΩ.km 电压试验:1000 V/1min 阻燃性能:符合GB/T18380-2001阻燃标准中A、B、C类规定 热电动势及允差:精密级8137±60（±1.5℃）
型 号 名 称


KX-FF 氟塑料绝缘氟塑料护套普通级K分度热电偶用补偿电缆


KX-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽普通级K分度热电偶用补偿电缆


KX-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽普通级K分度热电偶用补偿电缆


KX-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽普通级K分度热电偶用补偿电缆


KXS-FF 氟塑料绝缘氟塑料护套精密级K分度热电偶用补偿电缆


KXS-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽精密级K分度热电偶用补偿电缆


KXS-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽精密级K分度热电偶用补偿电缆


KXS-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽精密级K分度热电偶用补偿电缆


KX-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆


KX-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套普通级K分度热电偶用补偿电缆


KX-FFP3 氟塑料绝缘氟塑料护套铜丝编织铝/塑复合带总屏蔽普通级K分度热电偶用补偿电缆


KXS-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套精密级K分度热电偶用补偿电缆


KXS-FFP3 氟塑料绝缘及护套铝/塑复合带总屏蔽精密级K分度热电偶用补偿电缆


KXS-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套精密级K分度热电偶用补偿电缆


注:


1、其它型号补偿电缆EX、SC、KC、NC、NX、BC、TX、JX，只需改写型号的*一项，如EX-FF EX-FPF等。


2、对于铜带屏蔽的电缆只需将型号中的P3改写成P2即可，如KX-FP2F即是氟塑料绝缘铜带绕包分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆。


3、还有一些特制的聚四氟乙烯薄膜与玻璃丝复合绝缘及护套的高温补偿电缆，


KX-HB-FPFP补偿电缆规格


导线规格 A类导体 R类导体 20℃时往复电阻≤Ω/m 2×0.5mm² 1/0.80 7/0.30 2.2 2×1.0mm² 1/1.13 7/0.43 1.1 2×1.5mm² 1/1.37 7/0.52 0.73 2×2.5mm² 1/1.76 19/0.41 0.44 电缆规格 1×2×0.5 7×2×2.5 2×2×1.0 5×2×1.0 1×2×1.0 8×2×0.5 2×2×1.5 5×2×1.5 1×2×1.5 8×2×1.0 2×2×2.5 10×2×1.5 1×2×2.5 8×2×1.5 3×2×0.5 10×2×2.5 5×2×2.5 8×2×2.5 3×2×1.0 12×2×0.5 6×2×0.5 9×2×0.5 3×2×1.5 12×2×1.0 6×2×1.0 9×2×1.0 3×2×2.5 12×2×1.5 6×2×1.5 9×2×1.5 4×2×0.5 12×2×2.5 6×2×2.5 9×2×2.5 4×2×1.0 14×2×0.5 7×2×0.5 10×2×0.5 4×2×1.5 14×2×1.0 7×2×1.0 10×2×1.0 4×2×2.5 14×2×1.5 7×2×1.5 2×2×0.5 5×2×0.5 14×2×2.5 16×2×1.5 19×2×0.5 19×2×1.5 16×2×0.5 16×2×2.5 19×2×1.0 19×2×2.5 16×2×1.0
安徽天康集团.座落于美丽富饶的皖东明珠---安徽省天长市，依南接历史文化名城南京，东连扬州瘦西湖畔，紧宁连高速公路，交通便利，信息畅通，为我们发展提供了优越条件. 集团主要从事开发、制造、销售仪器仪表、仪表管阀件、电线电缆、电缆桥架、和光纤光缆等产品，经过多年的产品结构调整，已形成仪表包括热电阻、热电偶、双金属温度计、温度变送器、压力表、压力变送器、液位计、液位变送器、仪表管阀件、温度、

一、、补偿电缆
1、用途
用于分度号为S、B、K、E、J、T、N、和EU、EA型热电偶配用的补偿导线，补偿电缆。
2、特点
敷设简单，具有防潮，阻燃，耐酸碱，耐高温，耐老化的特点，屏蔽可防止外界干扰。
3、使用温度
耐高温型：（代号HF4），-40℃—+275℃ 耐热型（HB2）-40℃—+200℃
普通型：（GV2-20℃—+100℃
4、产品的命名代号和表示方法
配用K型热电偶2*1.5mm2补偿导线（屏蔽）。例：①耐高温型表示式：KX-HF4P2*1.5mm2②耐热型表示式：KX-HB2P2*1.5mm2③普通型表示式：KC-GV2P2*1.5mm2
配用E型热电偶4对2*1.5mm2补偿电缆（屏蔽）。例：①耐高温型表示式:EX-HF4P4*2*1.5mm2②耐热型表示式：EX-HB2P4*2*1.5mm2③普通型表示式：EX-GV2P4*2*1.5mm2

运行经验表明,中、低压电力电缆故障大部分为电缆中间接头和终端头故障,而中间接头和终端头故障则大部分是因密封,潮气侵入而造成绝缘强度下降,而中、低压电力电缆网多采用树枝状供电方式,电缆终端头数量较多,因此把好电缆终端头和中间接头堵漏密封关是**电缆安全可靠运行的重要措施之一。
